產品名稱：AK-S200L 高速水平剪切式濕法混合/制粒機
產品研發
新型高速水平剪切式混合造粒機是AKITA與AKITA JAPAN日本研發團隊共同研制的新型高速濕式造粒機。
經過數年的研發與不斷改進，新型造粒機已經成熟穩定，并且得到很多用戶的認可。
該造粒機與傳統高剪切式濕式造粒機有很大不同，混合、造粒的性能與效果超過傳統造粒機。
造粒原理

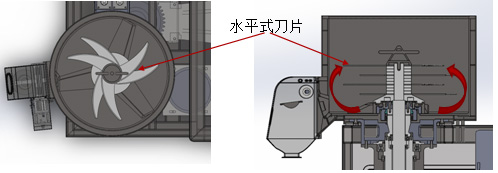

新型水平剪切式高速造粒機
采用了多片大面積水平旋翼式高速切割刀片，極大的增加的切割的效率和粉末接觸面積。
當底部攪拌刀在不斷把粉末逆時針方向推進時，底部較重的大顆粒在離心作用下由內而外，由下而上翻起，進入上方切割區域。旋翼式刀片在高速順時針方向不斷切割大顆粒，使之成為小顆粒。在兩把刀片互相配合下，大顆粒不斷變成小顆粒，小顆粒在與缸體內壁，水平旋翼式刀片表面，不斷滾動，表面的棱角會逐漸消失，越來越接近球形。最終形成均勻的圓球形顆粒。
結構特點

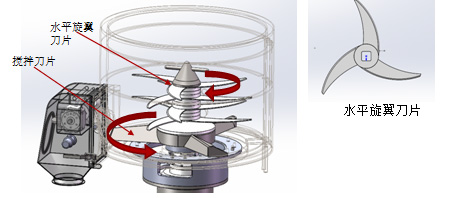

水平旋翼刀片
大面積水平旋翼式切割刀片，水平安裝于不同高度，同時作用于缸體內不同層面的顆粒上。極大增加了切割的效率。因為缸體內顆粒是隨著攪拌刀在做逆時針的圓周運動，而水平旋翼刀片是順時針旋轉，迎面而來的大顆粒被迅速切碎，切碎后的顆粒，又在刀片的水平表面迅速滾動成球。這種高效的成粒在傳統造粒機上是做不到的。
顆粒連續化生產線適用的產業
中藥顆粒劑、片劑
化學藥顆粒、片劑
農藥WDG顆粒劑
三元鋰電池、磷酸鐵鋰電池等新能源材料的混合、包覆、制粒
電子產品、改性陶瓷產業、5G新材料的混合、制粒
納米級材料混合、包覆、制粒
食品材料混合、制粒
化工類產品混合、制粒
粉末冶金等金屬材料混合、制粒
其他各類粉末混合、制粒的產業化生產
造粒原理
新老機型產出品性質對比表
|
|
傳統機型
|
新一代水平切刀機型
|
|
新一代水平切刀機型
|
混合相對均勻，效率比較高
|
混合非常均勻，效率提升了50%以上
|
干法包覆效果
*根據物料需要
|
效率比較低，很難做到理想包覆效果
|
包覆效果非常理想，效率非常高
|
|
濕式混合效果
|
近似球形，通常有很多不規則顆粒
|
混合非常均勻，液體分散均勻，物料充分和液體接觸，沒有死角，全方位混合
|
|
顆粒圓整度
|
近似球形，通常有很多不規則顆粒
|
球形度高，基本全是球狀顆粒
|
|
顆粒成粒率
|
通常30-60%
|
通常在70%以上，個別物料可達95%
|
|

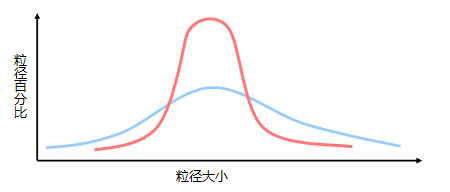

顆粒粒徑分布
|
粒徑分布寬
通常會有大比例粉末和少量大塊
|
粒徑分布窄
顆粒比較均勻，只有少量粉末，幾乎沒有大塊
|
|
粒徑可控性
|
低
|
較高，可以通過轉速調節輕易獲得想要的粒徑
|
|
造粒效率
|
較高
|
相對傳統機型能提高30%-50%的造粒效率，用時短，特別適合需要短時間造粒的物料品種
|
新一代水平剪切造粒機與傳統側切造粒機造粒效果對比
新一代水平式剪切造粒機在混合效果上是優于傳統側切造粒機的。并且在造粒成粒率方面有很大的優勢。
造出的顆粒在均勻性、顆粒圓整度、比傳統造粒機有很大的提升。
例如某客戶要求的類球形顆粒粒徑20-80目
新一代造粒機可以達到成品率90%以上，傳統造粒機只能達到50%左右。
水平剪切式濕法制粒機 配置表
|
型號
|
SUS304
|
SUS316
|
單層缸體
|
雙層缸體
|
特氟龍缸體
|
特殊涂層缸體
|
不銹鋼刀/合金刀
|
出料口手動/氣動
|
自動清洗
|
真空上料
|
自動加液
|
操作平臺
|
|
AK-S100L
|
◇
|
◇
|
◇
|
◇
|
◇
|
◇
|
◇
|
◇
|
◇
|
◇
|
◇
|
|
|
AK-S150L
|
◇
|
◇
|
◇
|
◇
|
◇
|
◇
|
◇
|
◇
|
◇
|
◇
|
◇
|
|
|
AK-S200L
|
◇
|
◇
|
◇
|
◇
|
◇
|
◇
|
◇
|
◇
|
◇
|
◇
|
◇
|
|
|
AK-S400L
|
◇
|
◇
|
◇
|
◇
|
◇
|
◇
|
◇
|
◇
|
◇
|
◇
|
◇
|
◇
|
|
AK-S600L
|
◇
|
◇
|
◇
|
◇
|
◇
|
◇
|
◇
|
◇
|
◇
|
◇
|
◇
|
◇
|
|
AK-S1000L
|
◇
|
◇
|
◇
|
◇
|
◇
|
◇
|
◇
|
◇
|
◇
|
◇
|
◇
|
◇
|
